多核酸的正解：AMD锐龙3 3100/锐龙3 3300X深度测试

     在2017年之前，四核八线程这个规格在近十年的时间里一直都是消费级无法逾越的存在。随着AMD锐龙系列一路高歌猛进，四核八线程的光环也迅速褪色，到了今天AMD已经将四核八线程作为锐龙系列的入门规格。

今天就带来AMD 锐龙3 3100 & 锐龙3 3300的测试报告，补完三代锐龙家族。

CPU其实没啥可多看的都一个样，主要还是使用中小心不要碰伤针脚。

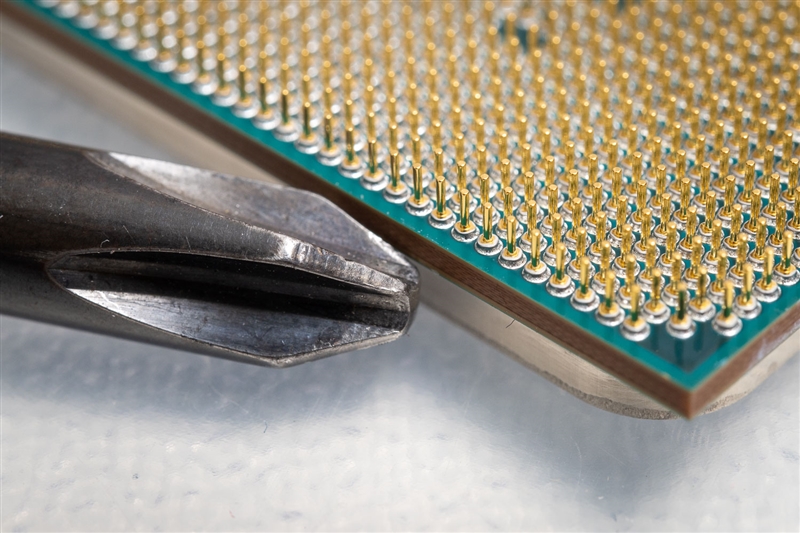

之前给大家看CPU针脚可能没有直观的概念，这次上一张对比的照片，对比一下装机常用螺丝刀的刀头。

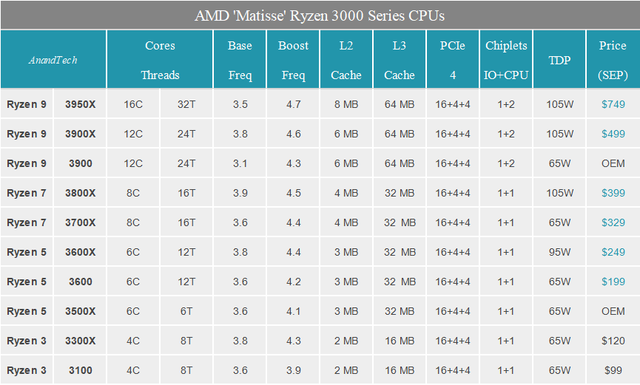

来看一下CPU的规格情况，锐龙3的两款CPU都是四核八线程，锐龙3 3300X的频率是3.8G~4.3GHz，锐龙3 3100的频率是3.6G~3.9GHz。

架构上，两者之间有一个比较明显的差异，锐龙3 3300X是四个核心都在一个单元内，16MB的L3是四个核心共享。锐龙3 3100是四个核心2+2分布在两个单元内，每两个核心共用8MB的L3。

这比较类似锐龙5 1500X和锐龙5 1400的区别，从架构上来说锐龙3 3300X也会更有优势一点。

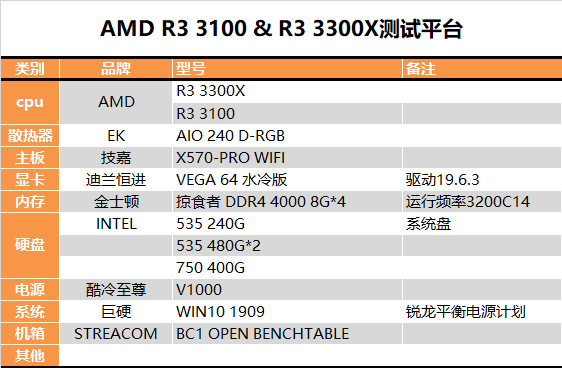

测试平台介绍： 这次没有用到什么特别的配件，就直接到测试平台。

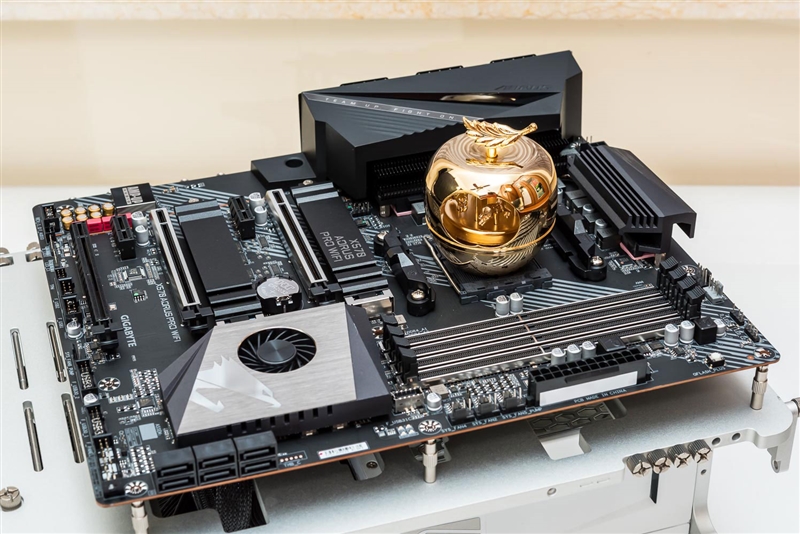

这次用到的主板是技嘉的X570 PRO WIFI。

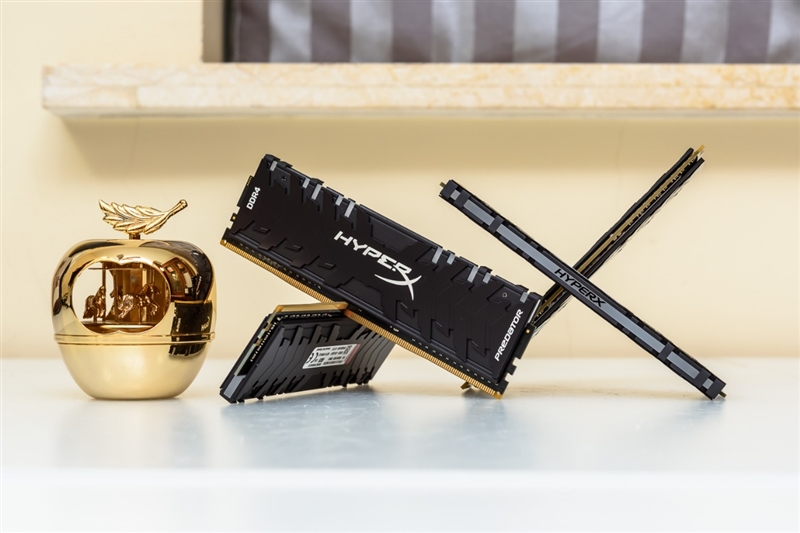

内存是金士顿的DDR4 8G*4。实际运行频率是3200C14。

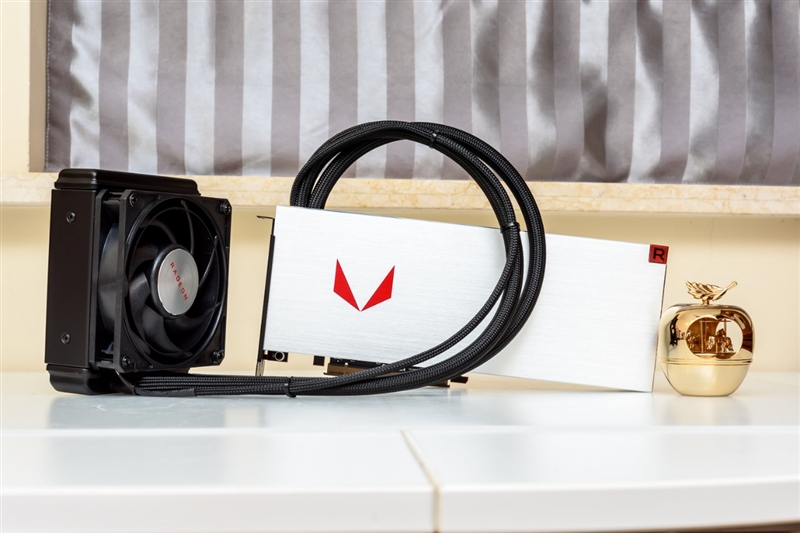

中间会有搭配独显的测试，显卡采用的是迪兰恒进的VEGA 64水冷版。

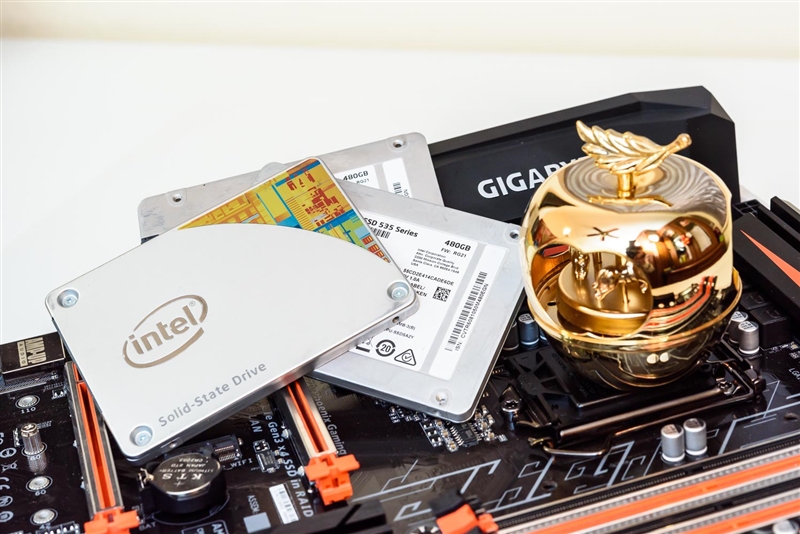

SSD是三块Intel 535。240G用作系统盘，480G*2主要是拿来放测试游戏。

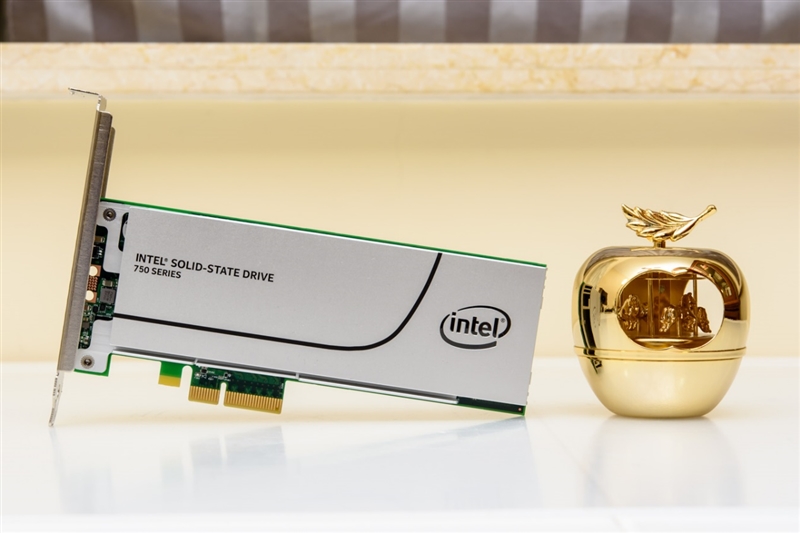

NVMe SSD测试用到的是Intel 750 400G。

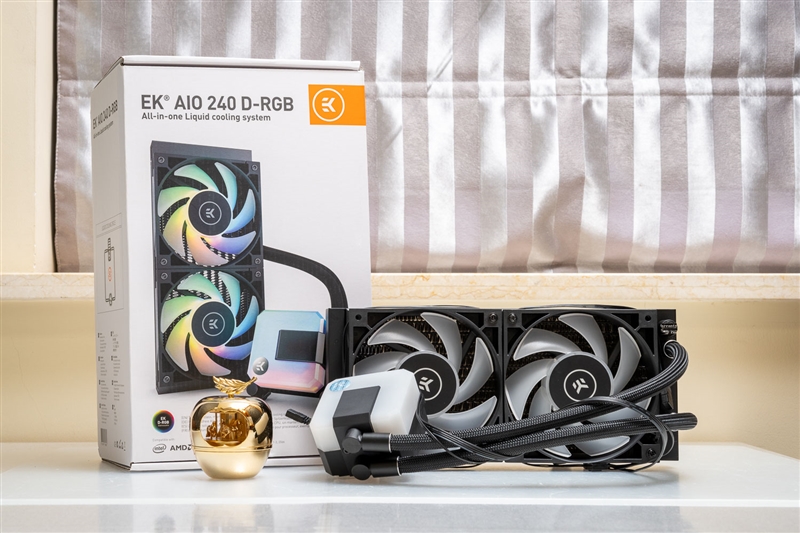

散热器是EK的AIO 240 D-RGB，基本是杀鸡用牛刀的操作。

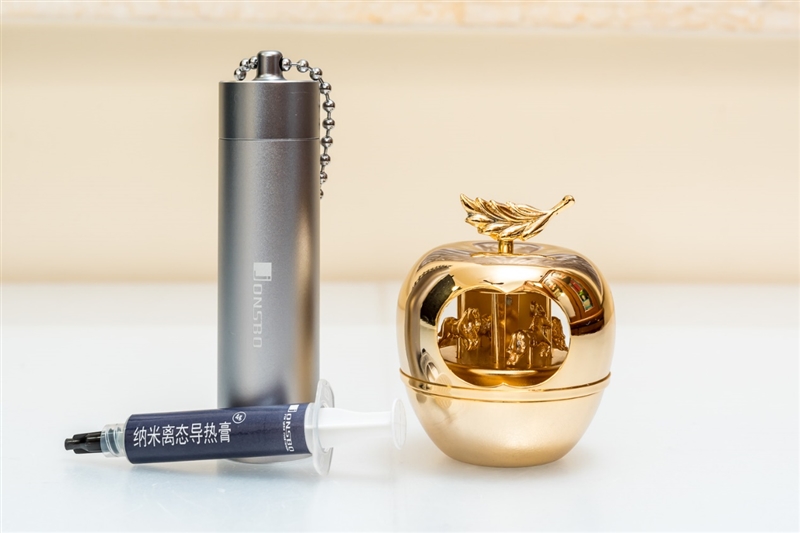

硅脂是乔思伯的CTG-2。

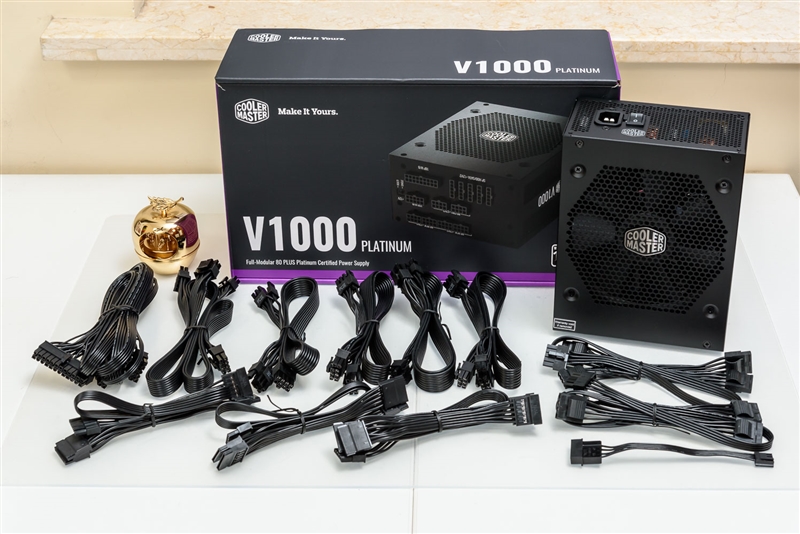

电源是酷冷至尊的V1000。

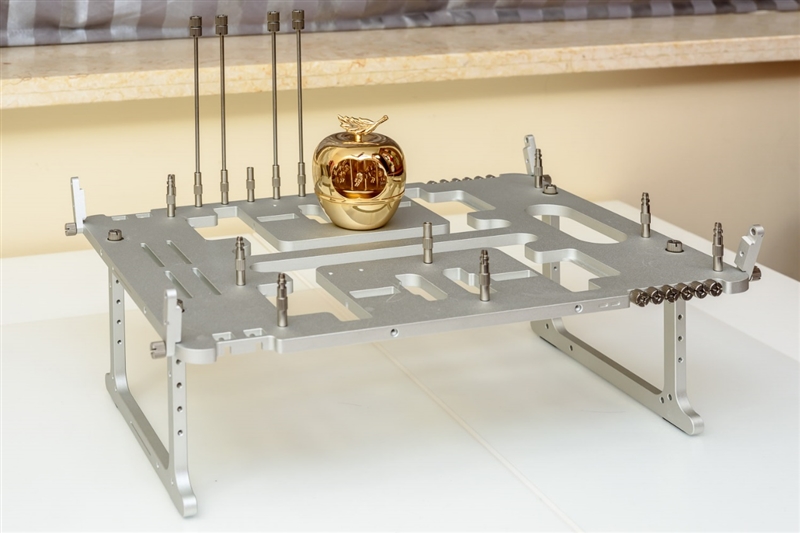

测试平台是Streacom的BC1。
