36核/72线程:英特尔Ice Lake-SP至强铂金8351N处理器基准测试曝光

由:zhiyongz 发布于:2021-03-23 分类:英特尔 阅读: 评论:0

本月早些时候,英特尔至强 Ice Lake-SP 铂金 8352S / 8352Y 处理器的基准测试成绩已被抢先曝光。现在,我们又看到了至强铂金 8351N SKU 的 SANDRA SiSoftware 2021 基准测试套件跑分。仅从调用 AVX-512 指令集的多媒体测试项目来看,其较 AMD 霄龙 Rome 32 核竞品的优势还是相当显著的(高达 65%)。

(图 via WCCFTech)

据悉,英特尔新任 CEO 帕特·基辛格有望在明日的“Intel Unleashed”线上活动期间透露一些细节,并于 4 月 6 日的“How Wonderful Gets Done 2021”活动期间正式发布 Ice Lake-SP 至强产品线。

基准测试方面,上次我们介绍的是基于单路 / 双路服务器配置的至强铂金 8352S / 8352Y CPU 的跑分对比。


至于本文的主角,至强铂金 8351 CPU 具有 36 核 / 72 线程,拥有 45MB L2 + 54MB L3 缓存,基础频率 2.4GHz / 睿频可达 3.5GHz,热设计功耗(TDP)为 225W 。

与至强铂金 8352 系列相比,8351N 具有更多的内核 / 线程、以及更高的时钟频率,因而不难预计其性能有多大的提升。


在 SANDRA SiSoftware 2021 基准测试项目中,尤其是需要调用 AVX-512 指令集的算术和多媒体方面,至强铂金 8351N 较竞品的优势更加明显。

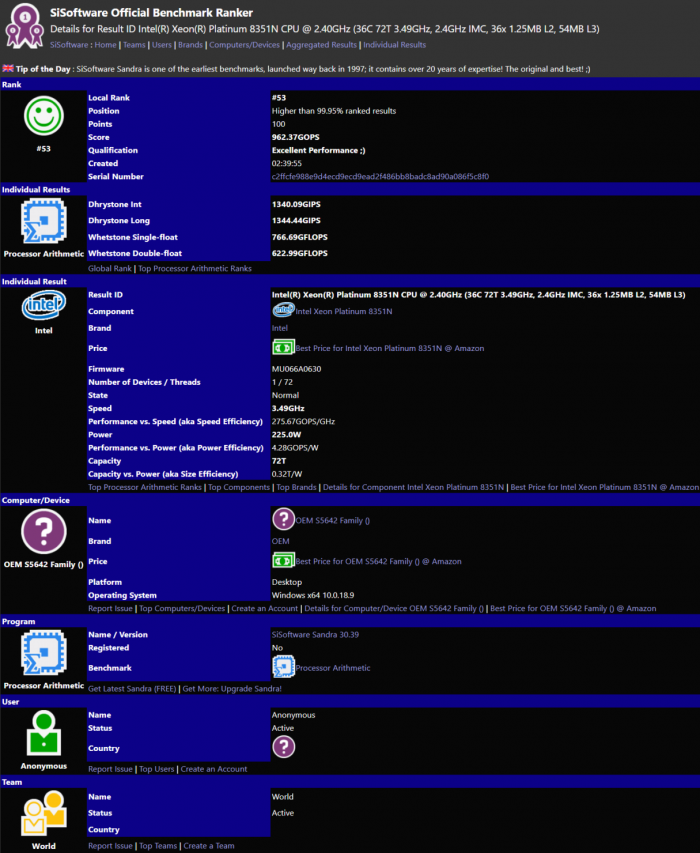

作为比较,WCCFTech 参考了来自同一基准测试数据库的其它服务器 / 工作站的平均分。可知在处理器算术运算项目中,8351N 的得分为 962.37 GOPS,较 8352S 领先 8%(频率提升 6% / 核心数量增加 12%)。

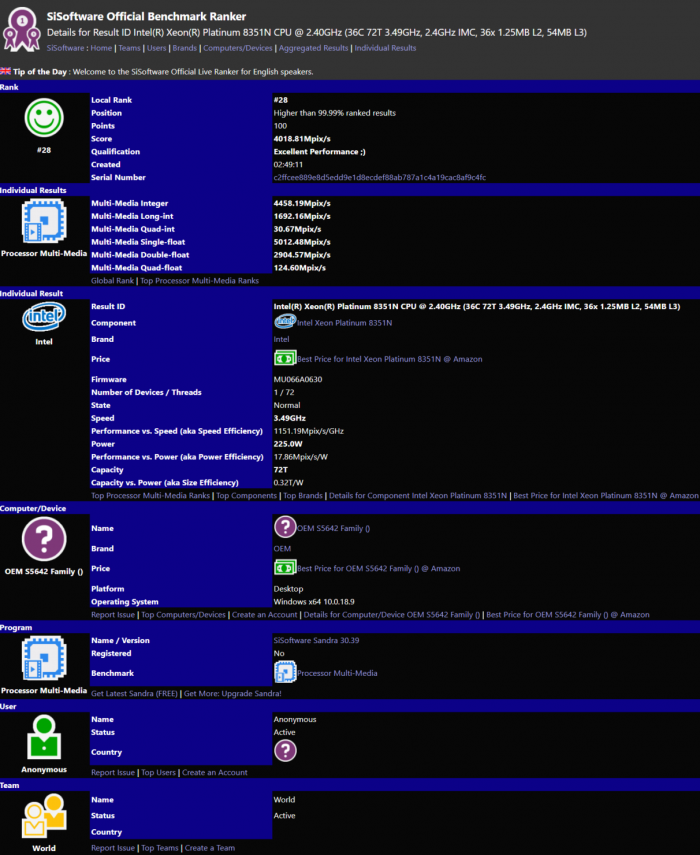

与 AMD 霄龙 7532 32 核竞品相比,英特尔至强铂金 8351N 的领先幅度也在 19% 左右。多媒体测试项目上,8351N 的运行速度领先 8352S 达 13%,甚至与霄龙 7542 32 核竞品拉开了 65% 的差距。

作为 AVX-512 性能暴涨的代价,就是芯片的预估功耗已接近(甚至超过了)300W 。对于更注重整体能效、且极少使用到 AVX-512 指令集的客户和应用场景来说,Ice Lake-SP 至强的劣势也变得相当明显。


总而言之,在标准工作负载下,英特尔 Ice Lake-SP CPU 的最终运行速度仅较 EPYC Rome 竞品领先 10~20% 。

若与采用 Zen 3 内核的第三代 EPYC Milan 竞品相比,英特尔的“偏科”成绩就更显尴尬。
