今天早上，NV解禁MX第三代显卡。MX系列是NV近年来新出的显卡分类，定位低端，常见于各类轻薄笔记本中，从MX150到MX350，这个系列已经更新了3代。之前有传MX350将会采用和1050显卡一样的核心，真实情况又是如何呢？

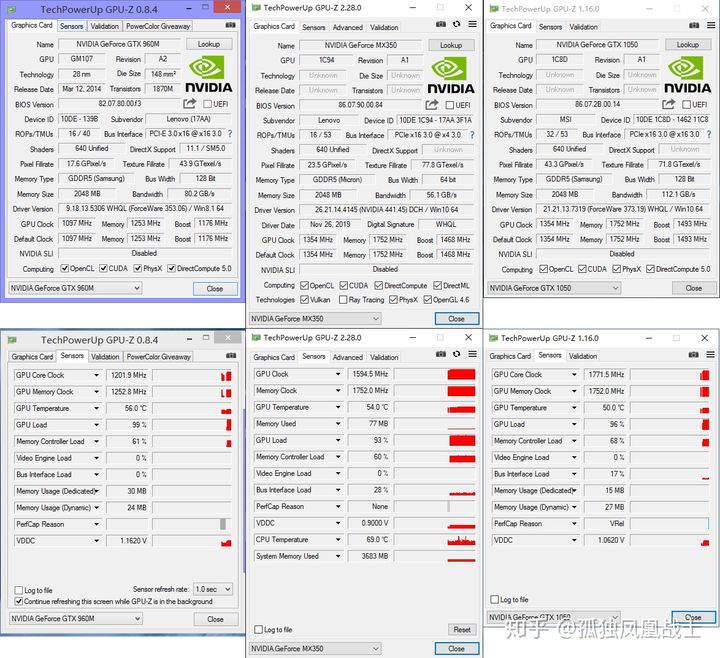

老规矩先上GPU-Z截图

MX350，核心代号N17S-G5，GP107核心，流处理器640个。这个规格确实跟1050一样。MX350的device ID为1C94，1050是1C8D，1050 3G是1C91，这几个设备ID非常相近，基本可以认为他们是一颗die，也就是GP107核心。

不过从上面的实际拍照图片来看，MX350的封装显然小了一大圈，这是因为要跟GP108的封装保持一致，减小PCB占用空间，但这么做就会导致MX350只能支持到64Bit的显存位宽，带宽也就从1050的112.1GB/s降到了56.1GB/s。

值得注意的是，MX350报告支持PCIe 3.0x16，只是目前工作在x4下，有点意思。

MX350的核心频率标称是1354-1468MHz，实际在有负载下可以达到最高1594.5MHz。刚才说过MX350就是1050核心，然而1050最大可达1771.5MHz，这个显然是刻意限制的。在最高频率下MX350仅为0.9V，也比1050的1.062V低很多。

仔细看PerfCap Reason一栏，负载这么半天什么提示都没有，然而一般的1050或者MX250都会显示VRel(安全电压限制)，这意味着MX350的0.9V电压并没有达到这个核心可承受的安全电压极限。不过也能理解，MX350仅为25W，不这么限制的话或许功耗就很难控制了。

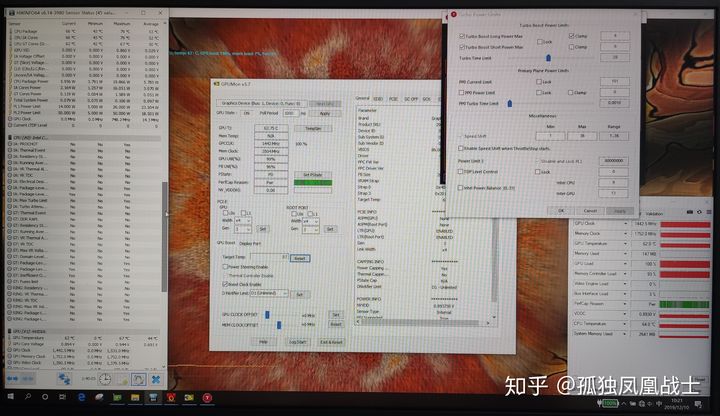

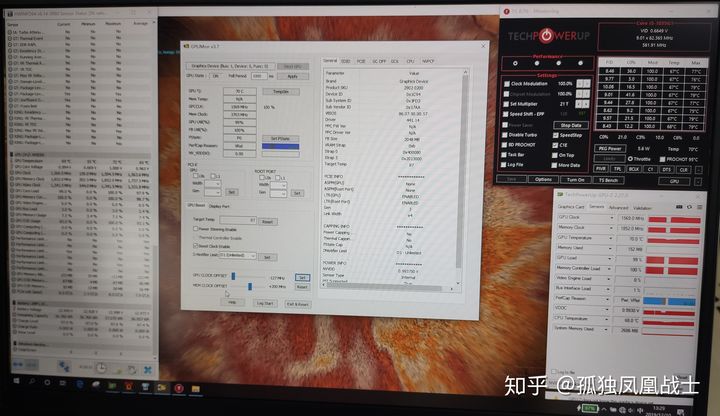

nvidiaInspector截图，左上角很直白的告诉你它就是GP107核心，超频范围没有限制，温度墙最大94度，测试机限制到了73度。

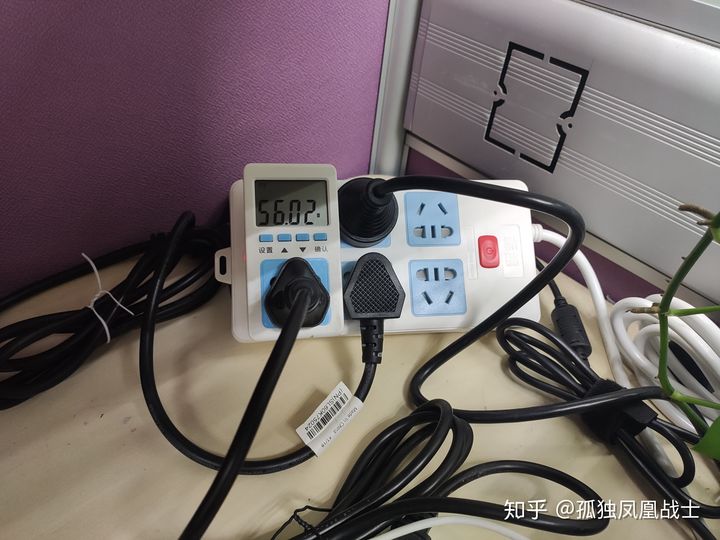

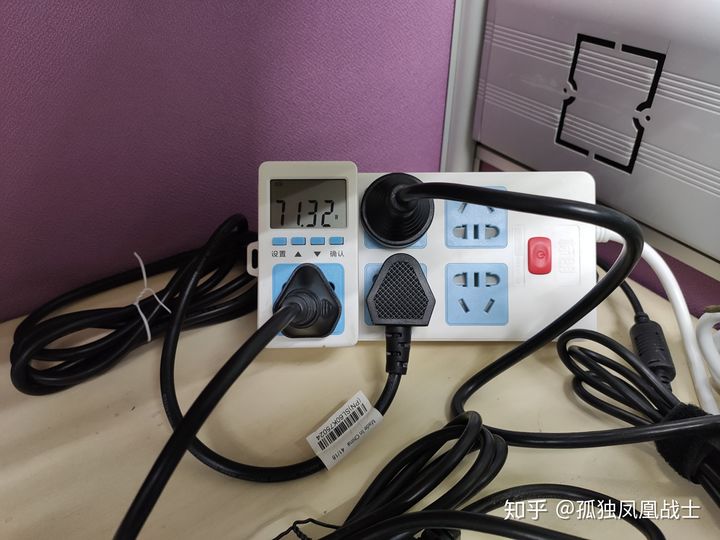

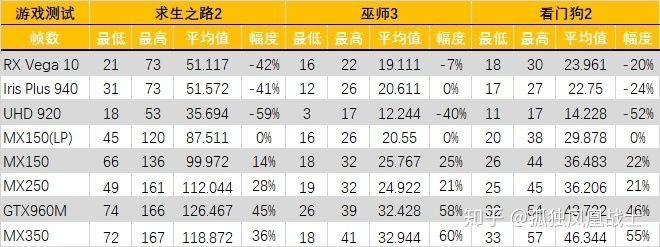

轻薄本通常解不到25W的功耗，然后就用温度墙来强行降低显卡的发热，恰好MX显卡无法用工具查看到实际的功耗值，所以实际上很多轻薄本双烤下，MX150/250/350最终只能降频运行，功耗可能只有18W。
